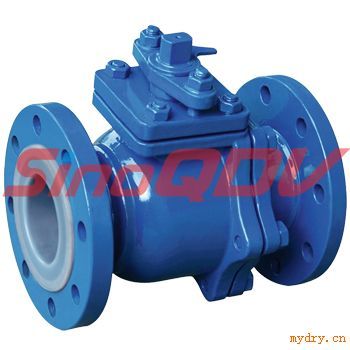

| 襯氟球閥 |
| 關鍵詞：襯氟球閥 襯氟球閥 球閥 Q41球閥 |
|
|
公司名稱：永嘉強德閥門有限公司 |
 |
詳細說明 |
| Q41F襯氟球閥的詳細資料： 一、Q41F襯氟球閥產品用途 襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果*明顯 二、Q41F襯氟球閥產品特點 1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質 2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護 3、啟閉件球件與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性 4、結構緊湊合理，閥體內腔空間*小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏 5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修 三、Q41F襯氟球閥執行標準 設計標準：GB12237 結構長度：GB12221 法蘭標準：JB/T79-94 GB9113.1-26 檢驗試驗：JB/T9092-99 四、Q41F襯氟球閥性能參數 型號 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C 工作壓力(MPa) 1.0 1.6 1.0 1.6 適用溫度(℃) -10～150 -20～150 適用介質 腐蝕性介質 材料 閥體 鑄鐵內襯聚四氟乙烯 鑄鋼內襯聚四氟乙烯 球體 鑄鋼外包聚四氟乙烯 密封圈 增強聚四氟乙烯 聚四氟乙烯 填料 聚四氟乙烯 五、Q41F襯氟球閥主要外形和連接尺寸 公稱通徑 PN1.6(MPa)主要外形尺寸和連接尺寸(mm) 參考值 重量 DN L D D1 D2 f b Z-Φd H1 Do ㎏ 15 130 95 65 45 3 14 4-Φ14 95 140 4 20 140 105 75 55 3 14 4-Φ14 98 150 4.5 25 150 115 85 65 3 16 4-Φ14 113 150 5.5 32 165 135 100 78 3 18 4-Φ18 130 180 7 40 180 145 110 85 3 18 4-Φ18 135 200 9 50 200 160 125 100 3.5 20 4-Φ18 140 220 15 65 220 180 145 120 3.5 20 4-Φ18 145 280 17 80 250 195 160 135 4 22 8-Φ18 205 320 30 100 280 215 180 155 4 24 8-Φ18 230 380 40 125 320 245 210 185 4 26 8-Φ18 252 500 60 150 360 280 240 210 4 28 8-Φ23 283 600 75 200 400 335 295 265 5 30 8-Φ23 325 750 130 250 450 405 355 320 5 34 12-Φ26 370 900 210 |
|
|
