三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
二、三通球閥特點
1、氣動三通球閥、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球閥使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型氣動閥門。
三、三通球閥維護事項
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
三通球閥是一種比較新型的球閥類別，它有著自身結構所*的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
四、三通球閥工作方式
L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
五、三通球閥工作原理
A、開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的*后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
六、三通球閥技術規范
| 設計依據Design Standard | GB | ASME |
| 設計標準 Design Standard | GB/T 12237 | ASME B 16.34 |
| 結構長度 Face to Face | GB/T 12221 | ASME B 16.10 |
| 連接法蘭Flanged Size | JB/T 79 | ASME B16.5 |
| 實驗和檢驗 Test and Inspection | JB/T 9092 | API 598 |
注：系列閥門連接法蘭尺寸可根據用戶要求設計制造。
七、三通球閥主要零件材質
序號
No | 零件名稱
Part name | 材質 Material |
| GB | ASTM |
| 1 | 右體
bonnet | WCB | A216-WCB |
| 2 | 螺母
Nut | 35 | A194-2H |
| 3 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 4 | 墊片
Gasket | 柔性石墨+不銹鋼
Graphite + stainless steel | 柔性石墨+不銹鋼
Graphite + stainless steel |
| 5 | 密封圈
Sealing ring | PTFE | PTFE |
| 6 | 球體Ball | 25+ENP | A105 + ENP |
| 7 | 密封圈
Sealing ring | PTFE | PTFE |
| 8 | 閥體Body | WCB | A216-WCB |
| 9 | 密封圈
Sealing ring | PTFE | PTFE |
| 10 | 密封圈
Sealing ring | PTFE | PTFE |
| 11 | 閥座Seat | 25 | A105 |
| 12 | O型圈
“O” ring | 氟橡膠
Viton | 氟橡膠
Viton |
| 13 | 預緊螺母
Nut | 25 | A105 |
| 14 | 填料Packing seat | 1Cr13 | A276-410 |
| 15 | 閥桿Stem | 1Cr13 | A182-F6a |
| 16 | 墊片Gasket | PTFE | PTFE |
| 17 | 填料
Packing | 柔性石墨
Flexible Graphite | 柔性石墨
Flexible Graphite |
| 18 | 螺釘
Screw nail | 35CrMoA | A193-B7 |
| 19 | 填料壓蓋
Gland | WCB | A276-WCB |
| 20 | 定位片
Locating piece | Q23* | 碳鋼
Carbon steel |
| 21 | 擋圈Ring | 65Mn | AISI 1556 |
| 22 | 手柄Wrench | KT330-08 | A47-667 32510 |
注：系列閥門主要零部件及密封面的材質可根據實際工況調價或用戶特殊要求設計選用

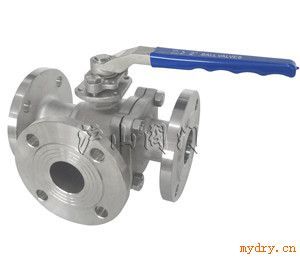

三通球閥Three Ways Ball ValveQ(3、6、9)44（5)F(N、P)
三通球閥主要外形尺寸 PN1.6～4.0 MPa CALSS 150～300
DN (mm) | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| NPS(in) | 1/2 | 3/4 | 1 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| L | 140 | 165 | 165 | 250 | 260 | 320 | 320 | 370 | 510 | 510 | 580 | 680 | 720 |
| L1 | 70 | 83 | 83 | 125 | 130 | 160 | 160 | 185 | 255 | 255 | 290 | 335 | 360 |
手動
Hand –
Operated | H | 64 | 84 | 84 | 152 | 157 | 183 | 183 | 195 | 355 | 355 | 430 | 475 | 550 |
| W | 130 | 160 | 200 | 500 | 500 | 600 | 600 | 700 | 850 | 850 | 1000 | 1000 | 1000 |
| Kg | 3.5 | 4.5 | 6.8 | 10.5 | 14.2 | 22.1 | 28.5 | 49.5 | 58.4 | 65.2 | 75.8 | 95.2 | 125 |
電動
Electric
Driving | H1 | - | - | - | - | - | - | 546 | 558 | 718 | 742 | 817 | 878 | 946 |
電動裝置
Electric Driving device | - | - | - | - | - | - | Q60-1 | Q60-1 | Q60-1 | Q120-1 | Q120-1 | Q120-1 | Q120-1 |
氣動
Air –
Operating | H2 | 215 | 235 | 260 | 328 | 400 | 427 | 488 | 500 | 660 | 756 | 831 | 952 | 1020 |
電動裝置
Electric Driving devic | AG09 | AG09 | AG13 | AG13 | AW13 | AW13 | AW13 | AW17 | AW17 | AW20 | AW20 | AW28 | AW28 |
